气压传动、液压传动与液力传动的原理、动画解析及区别，兼谈液压元件制造

在现代工业领域，传动技术是动力传递与控制的核心。气压传动、液压传动和液力传动是三种广泛应用的动力传动方式，它们原理各异，特点鲜明。理解其原理与区别，并了解液压动力机械及元件的制造，对于机械设计、自动化控制及设备维护至关重要。

一、核心原理与动画解析

1. 气压传动

• 原理：以压缩空气为工作介质，通过空气压缩机将电能转化为空气的压力能，再通过管道、控制阀等元件传递，最终由气缸或气动马达将压力能转化为机械能，驱动执行机构作直线或旋转运动。其工作压力通常较低（0.4-1.0 MPa）。

• 动画解析：在原理动画中，通常展示空气被压缩、储存于储气罐，经减压阀调压、方向阀换向后，推动气缸活塞杆伸出或缩回。整个过程直观展示了气体的可压缩性、响应快速及能量传递过程。

1. 液压传动

• 原理：以液压油（或其它液体）为工作介质，利用帕斯卡定律，通过液压泵将机械能转化为液体的压力能，经由控制阀调节压力、流量和方向，最后通过液压缸或液压马达将液体的压力能重新转化为机械能。其工作压力高（通常2.5-32 MPa，甚至更高），输出力/扭矩大。

• 动画解析：动画会重点演示液压泵从油箱吸油并输出高压油，经过各类阀件的精密控制（如溢流阀限压、换向阀改变流向），推动液压缸平稳举升重物或驱动液压马达匀速旋转。液体几乎不可压缩的特性使得传动平稳、精确。

1. 液力传动

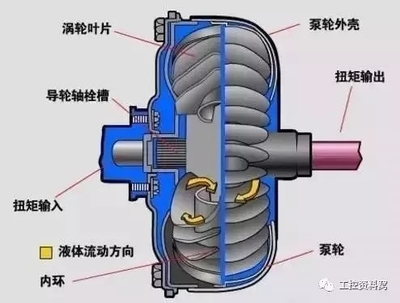

• 原理：主要利用液体的动能进行传动。典型元件如液力耦合器和液力变矩器。以液力变矩器为例，它由泵轮、涡轮和导轮组成。发动机带动泵轮旋转，使工作液体获得动能，高速液体冲击涡轮叶片，从而驱动涡轮旋转输出动力。在此过程中，扭矩可自动、无级地变化。

• 动画解析：动画会动态展示液体在泵轮与涡轮之间的循环流动，清晰呈现动能如何从输入轴传递到输出轴，以及导轮如何改变液流方向从而实现变矩。其核心是“柔性”的动能传递，而非刚性的机械连接或静压传递。

二、三者主要区别对比

| 特性维度 | 气压传动 | 液压传动 | 液力传动 |
|------------------|------------------------------|------------------------------|------------------------------|
| 工作介质 | 压缩空气 | 液压油 | 液压油 |
| 可压缩性 | 可压缩，弹性大 | 几乎不可压缩，刚性大 | 液体本身不可压缩，但靠动能工作 |
| 工作压力 | 低（通常<1.0 MPa） | 高（可达数十MPa） | 压力较低，但流速高 |
| 输出力/扭矩 | 较小 | 很大 | 大，且能自动适应载荷变化 |
| 传动平稳性 | 较差，有弹性，速度易波动 | 非常好，运动平稳、精确 | 平稳，能缓冲冲击，防过载 |
| 速度响应 | 快速 | 较慢 | 平稳，但效率随工况变化 |
| 系统构成 | 气源处理、阀、气缸、管路 | 泵、阀、缸/马达、油箱、管路 | 泵轮、涡轮、导轮、壳体 |
| 主要优点 | 结构简单、清洁、安全、成本低、维护易 | 功率密度高、控制精确、调速方便、自润滑 | 自动适应载荷、缓冲减振、过载保护 |
| 主要缺点 | 出力小、精度较低、有噪音、需气源处理 | 易泄漏、污染环境、对油温敏感、成本较高 | 效率较低（尤其高速差时）、结构复杂、低速扭矩不足时需辅助 |
| 典型应用 | 夹具、包装机械、装配线、仪表控制 | 工程机械（挖掘机）、机床、压力机、船舶舵机 | 汽车自动变速箱、大型车辆风扇驱动、离心机启动 |

三、液压动力机械及元件制造浅析

液压传动系统的卓越性能，高度依赖于精密、可靠的元件制造。液压动力机械及元件制造属于高端装备制造业，其核心包括：

1. 关键元件制造：

• 液压泵/马达：核心是精密偶件（如柱塞与缸体、齿轮副、叶片与转子槽）的加工，要求极高的尺寸精度、几何精度和表面光洁度，材料需耐磨、耐高压。制造过程涉及精密铸造、数控加工、热处理和精密磨削等工艺。

• 控制阀（方向阀、压力阀、流量阀）：阀芯与阀体的配合间隙是微米级，需要超精加工（如珩磨）来保证。流道设计、毛刺清除和清洁度控制至关重要。

• 液压缸：缸筒的内孔需要达到镜面效果（通常通过珩磨或滚压），活塞杆要求高硬度、耐腐蚀（常采用镀硬铬工艺），密封技术是防止泄漏的关键。

1. 系统集成与测试：将各类元件通过管路、接头集成成系统后，必须进行严格的性能测试（如压力测试、流量测试、耐久测试）和清洁度检测（NAS等级），确保系统可靠、高效、无污染。

1. 技术发展趋势：现代液压制造正向高压化、小型化、智能化、绿色化发展。例如，采用新材料（如复合材料、高强铝合金）减轻重量；集成传感器和电控单元，发展电液比例/伺服技术实现智能控制；提高密封技术以减少泄漏；研发生物降解液压油以降低环境风险。

****：气压、液压与液力传动各有其物理原理和应用疆域。气压传动胜在清洁、快速；液压传动强在大力、精确；液力传动优在自适应、缓冲。而液压系统的强大性能，则深深植根于其背后精密的制造工艺与持续的技术创新之中。在实际工程中，根据负载、精度、环境及成本要求，合理选择或组合运用这三种传动方式，是工程师的重要任务。
