液压动力机械及元件制造：外啮合齿轮泵深度解析

液压传动技术作为现代工业不可或缺的动力与控制手段，其核心在于高效、可靠的动力元件。在众多液压泵中，外啮合齿轮泵以其结构简单、制造方便、成本低廉、工作可靠以及对油液污染不敏感等突出优点，成为应用最为广泛的液压动力元件之一，尤其在工程机械、农业机械、机床及各类中低压液压系统中扮演着关键角色。本课件将系统阐述外啮合齿轮泵的工作原理、结构特点、性能参数、制造工艺要点及其在液压动力机械中的典型应用。

一、 外啮合齿轮泵的基本结构与工作原理

1. 基本结构：

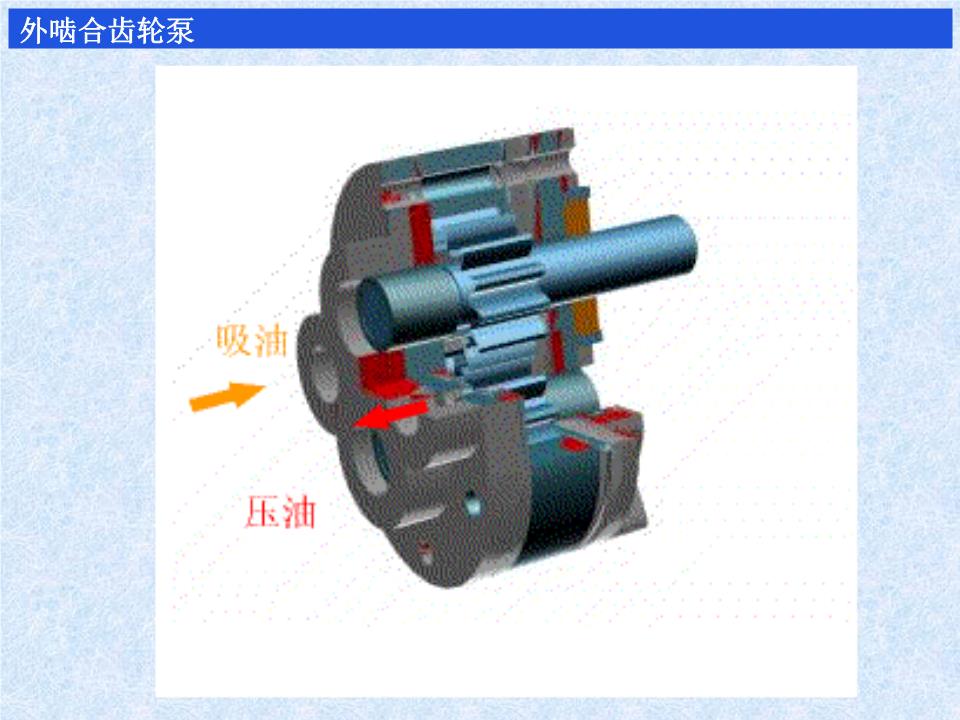

外啮合齿轮泵主要由一对参数相同、相互啮合的主动齿轮和从动齿轮、泵体（壳体）、前后端盖以及传动轴等部件构成。齿轮被安装在泵体内，齿轮的两侧由端盖密封，形成封闭的工作腔。

2. 工作原理：
其工作原理基于齿轮啮合过程中密封容积的变化。当电动机或发动机驱动主动齿轮旋转时，从动齿轮随之反向旋转。在齿轮脱开啮合的一侧（吸油腔），由于轮齿退出啮合，密封容积增大，形成局部真空，油箱中的油液在大气压力作用下被吸入。被吸入的油液随着齿轮的旋转，被齿谷携带至齿轮啮合的另一侧（压油腔）。在压油腔，轮齿进入啮合，密封容积减小，油液受到挤压，压力升高，从而被强制排出泵外，输送至液压系统。齿轮连续旋转，吸油和压油过程便连续进行。

二、 外啮合齿轮泵的性能特点与主要参数

1. 性能特点：

• 优点：结构紧凑，体积小，重量轻；自吸能力强；对油液污染不敏感，工作可靠；转速范围宽；制造工艺成熟，成本低。

• 缺点：存在不可消除的流量和压力脉动，噪声较大；容积效率和工作压力相对柱塞泵较低；齿轮承受不平衡的径向液压力，轴承负荷大，限制了工作压力的进一步提高（通常中低压）；排量固定，为定量泵。

1. 主要参数：

• 排量 (V)：齿轮泵每转一周，由其几何尺寸计算而得的排出液体的体积。是泵的固有参数，取决于齿轮的模数、齿宽和齿数。

• 理论流量 (Qt)：Qt = V * n，其中n为转速。

• 实际流量 (Q)：Q = Qt * ηv，其中ηv为容积效率。泄漏是影响实际流量的主要因素。

• 工作压力 (p)：指泵的输出压力，由外负载决定。额定压力是泵在连续运行时允许使用的最高压力。

• 效率：主要包括容积效率（衡量泄漏损失）和机械效率（衡量摩擦损失），总效率为两者之积。

三、 外啮合齿轮泵的制造工艺要点

作为液压动力机械制造的关键部件，其制造质量直接决定泵的性能与寿命。核心制造环节包括：

1. 关键零件加工：

• 齿轮：材料常选用高强度合金钢（如20CrMnTi）。需进行精密滚齿或插齿加工，并实施渗碳淬火等热处理工艺以保证齿面硬度和耐磨性。齿形精度、齿面粗糙度及齿轮的径向与端面跳动要求极高。

• 泵体与端盖：多采用高强度铸铁或铝合金。需要高精度的镗孔加工以保证安装齿轮的轴承孔的同轴度与圆柱度，同时结合平面的磨削加工确保端面密封性。

• 侧板/浮动轴套（用于高压齿轮泵）：为补偿间隙、减少端面泄漏，现代高压齿轮泵常采用浮动侧板或挠性侧板结构，其平面度与表面质量要求极为苛刻。

1. 装配与检测：

• 清洁度控制：所有零件在装配前必须经过严格清洗，确保无残留切屑、杂质。

• 间隙控制：轴向间隙（齿轮端面与端盖或侧板之间）和径向间隙（齿顶与泵体内孔之间）是影响泵容积效率的关键，需通过选配或精密加工严格控制。

• 性能测试：装配完成后，必须在专用试验台上进行出厂测试，包括空载跑合、额定压力下的流量、容积效率、压力脉动、噪声及温升等测试，确保各项指标符合国家标准或行业规范。

四、 在液压动力机械中的应用与发展

外啮合齿轮泵是许多液压动力机械的“心脏”。例如：

• 工程机械：挖掘机、装载机的先导控制系统、行走辅助系统等。
• 农业机械：拖拉机、收割机的液压转向、提升系统。
• 车辆行业：汽车的动力转向泵、自动变速箱的供油泵。
• 工业领域：各类机床的润滑系统、冷却液输送系统及简单的液压传动系统。

发展趋势：为克服传统齿轮泵的缺点，当前发展主要集中在：开发高压化（通过改进轴承结构和采用压力平衡设计）、低噪声化（优化齿形如采用斜齿、人字齿或修形齿轮）、高转速化以及集成化（将泵、阀、油箱集成于一体）等方面。

####

外啮合齿轮泵是液压动力元件制造领域的基础与典范。深入理解其工作原理、掌握其性能特性和制造工艺，对于从事液压系统设计、设备维护及制造工艺优化的工程技术人员至关重要。随着材料科学、加工精度和设计理论的进步，外啮合齿轮泵将继续在更广泛的工业领域发挥其稳定、经济的动力传递作用。
