流水线专用镗床液压动力系统设计——液压站设计详解

在现代制造业的精密加工流水线中，镗床作为关键设备，其加工精度、稳定性与效率至关重要。液压系统以其功率密度大、控制平稳、易于实现自动化等优势，成为驱动和控制专用镗床核心部件（如主轴进给、工作台移动、夹具锁紧等）的理想选择。一套精心设计的液压站是整台镗床液压动力系统稳定、可靠运行的“心脏”。本文将围绕流水线专用镗床液压动力系统的核心——液压站设计，进行系统性阐述，涵盖设计原则、关键组件选型与集成，并说明配套技术文档（如CAD图纸与设计说明书）的重要性。

一、 液压站设计总体要求与原则

针对流水线连续、节拍化生产的特性，专用镗床液压站设计需遵循以下核心原则：

1. 高可靠性与稳定性：确保在长时间连续工作下，压力、流量输出平稳，无异常波动，以满足镗孔加工对尺寸精度和表面质量的苛刻要求。
2. 高效节能：采用变量泵、蓄能器、卸荷回路等节能技术，减少空载和待机时的能量损耗，降低运行成本，符合绿色制造趋势。
3. 紧凑化与模块化：液压站结构应紧凑，便于在流水线中集成布置；采用模块化设计思想，便于维护、故障诊断与零部件更换，减少停机时间。
4. 低噪音与良好散热：通过优化泵组安装、选用低噪音元件、合理设计油箱与冷却系统，控制工作噪音和油温，改善工作环境，保证油液性能稳定。
5. 安全性：设置完备的压力保护、过滤与报警装置，确保系统安全运行。

二、 液压站关键组件设计与选型

1. 动力单元（泵组）：

• 液压泵：根据镗床各执行机构（液压缸、液压马达）所需的最大工作压力和流量，并考虑系统泄漏、容积效率等因素，计算并选定泵的排量和驱动电机功率。通常选用柱塞变量泵，其压力高、效率高，且能根据负载需求自动调节输出流量，实现节能。

• 驱动电机：选用防尘、防护等级符合车间环境的异步电机，其功率与转速需与液压泵匹配。\n2. 执行元件与控制元件：

• 虽然执行元件（液压缸）安装在镗床本体上，但其参数（缸径、杆径、行程、所需推力/拉力及速度）是设计液压站压力与流量的根本依据。

• 控制阀组：包括方向控制阀（如电磁换向阀，控制动作顺序）、压力控制阀（溢流阀设定系统最高压力，减压阀为特定支路提供稳定低压）、流量控制阀（调速阀保证进给速度均匀）。阀的选型需考虑响应速度、通流能力与控制精度。所有阀件可集成于一块或多块油路板上，减少管路连接，提高可靠性并减小泄漏风险。

1. 辅助元件：

• 油箱：设计足够的容积以保证散热和油液中空气的逸出。内部设置隔板促进油液循环与杂质沉淀。配备空气滤清器、液位计、温度计等。

• 过滤系统：在泵的吸油口、压力油路及回油路设置不同精度的滤油器，严格控制油液清洁度，是保护精密液压元件、延长系统寿命的关键。

• 冷却与加热装置：根据系统发热计算，可能需要加装风冷或水冷冷却器。在寒冷地区或启动时，电加热器可帮助油液快速达到合适的工作温度。

• 蓄能器：用于吸收压力脉动、作为应急动力源或在短时间内补充大流量需求，有助于系统稳压和节能。

• 管路与管接头：根据流量和压力选择通径与壁厚，布局应简洁、整齐，减少压力损失与振动。

三、 系统集成与CAD图纸、设计说明书的角色

将上述所有组件通过科学的液压回路原理图有机整合，是实现设计目标的关键。这通常包括：主油路循环系统、压力控制回路、方向控制回路、调速回路以及安全保护与信号反馈回路。

在此过程中，CAD图纸与详细的设计说明书是不可或缺的技术交付物：

• CAD图纸：
• 液压系统原理图：用标准图形符号清晰表达各元件的连接关系与控制逻辑，是所有设计工作的基础。

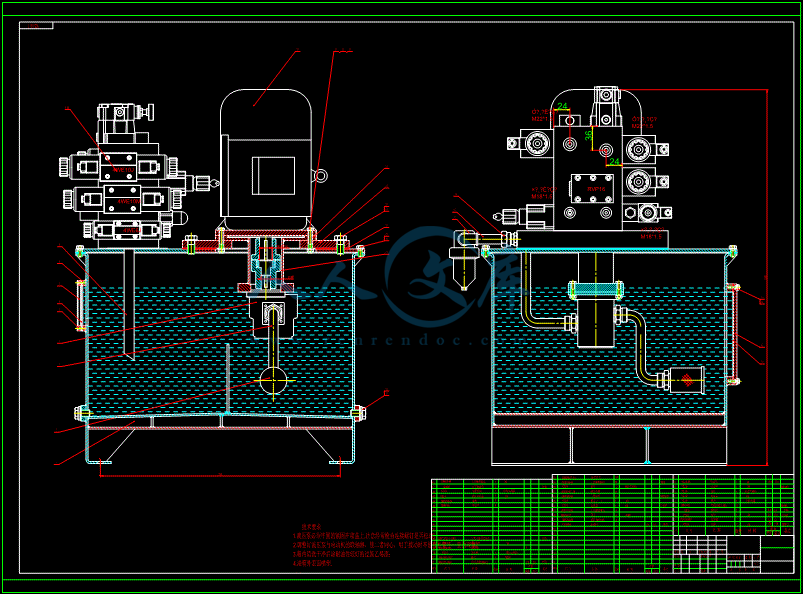

• 液压站装配图：详细展示油箱、泵组、阀组、冷却器等所有部件在空间上的布局、安装尺寸与连接方式，指导制造与装配。

• 零件图与非标件图：如油箱箱体、油路板（集成块）的加工详图，确保加工精度。

• 管路布置图：指导现场管道安装与焊接。

• 设计说明书：
• 系统阐述设计依据、工况分析、参数计算过程、元件选型理由。

• 详细说明系统工作原理、操作步骤、调试方法、维护保养要点及故障排查指南。

• 列出所有外购元件的型号、规格及厂家信息（BOM清单），以及推荐的工作介质（液压油）牌号。

【含CAD图纸、说明书】的完整设计包，确保了从设计理念到物理实现的无缝转换，为液压站的制造、安装、调试、验收以及后续的维护升级提供了全面、准确的技术依据，是实现“液压动力机械及元件制造”高质量交付的根本保障。

结论：
流水线专用镗床液压站的设计是一项综合性工程，需统筹考虑性能、效率、成本与可靠性。通过严谨的工况分析、科学的元件选型、优化的回路设计，并辅以规范、详尽的CAD图纸与设计说明书，才能打造出一套动力充沛、响应灵敏、运行平稳且易于维护的液压动力系统，从而为高端镗削加工的精度与效率提供坚实保障，提升整个制造流水线的智能化与自动化水平。
